该系统可以综合利用实时温度、温升/温降速率、温升/温降趋势等分析实现连续监测,可在任何时间准确显示整条光纤任意位置的温度状态,在监测区域发生火灾时及时报警,并准确定位。

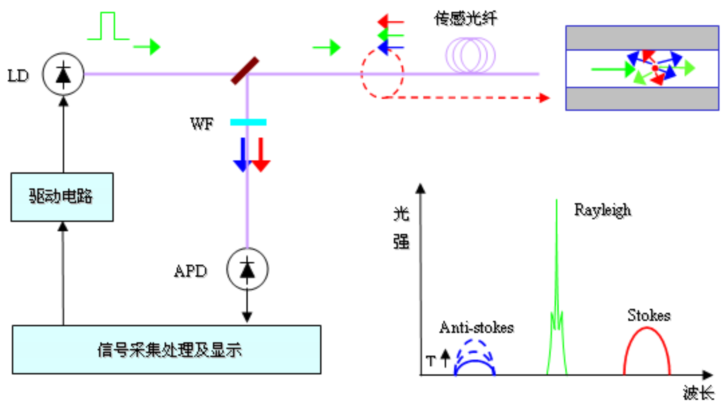

系统原理
OFD-DTS04系统构成

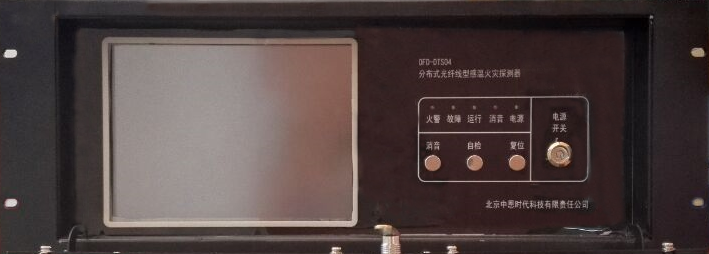

OFD-DTS04系统主机
OFD-DTS04分布式光纤主机参数 |
|
规格 |
参数 |
通道数 |
4 |
每通道测量距离 |
2.5km(最大5km) |
光纤类型 |
多模光纤 |
测温精度 |
1摄氏度 |
采样间隔 |
1米 |
定位精度 |
1米 |
测量时间 |
3秒 |
温度测量范围 |
-40℃-120℃(取决于光缆) |
温度分辨率 |
0.1℃ |
工作电源 |
DC24V(2A) |
通讯接口 |
RJ45,继电器,DI ,RS232/485 |
工作温度 |
-10℃~50℃ |
报警音响 |
自带 |
尺寸 |
4u机箱 |
液晶显示 |
自带 |

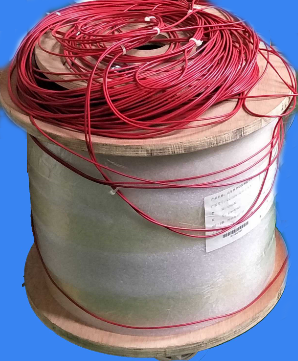

OFD-DTS04系统传感光缆
OFD-DTS04分布式光纤传感光纤参数 |
|
规格 |
参数 |
光缆结构 |
单芯多模光纤装于铠装螺旋管内 |
光纤类型 |
62.5/125/250μm |
接头类型 |
FC/APC |
弯曲半径 |
大于60mm |
拉力 |
安装过程中:最大200N 使用过程中:最大125N |
温度范围 |
-40~120℃ |
工作寿命 |
20年 |
系统功能
² 温度实时测量及显示
² 差定温可设置实时报警
² 故障报警
² 历史数据查询及分析
² 分区管理及报警
² 声光显示及报警
² 数据协议输出及继电器输出联动
² 图形界面显示
系统特点
² 全光纤监测,防雷防爆适合高危场所
² 耐腐蚀传感单元,适合复杂环境
² 全分布式光纤测温,不漏过任何一点
² 高响应速度,单通道低于1s的采样速率
² 精确定位,实时差定温报警响应
系统应用

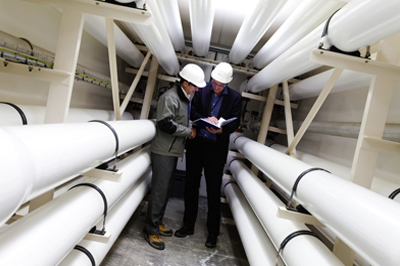

应用一:电力电缆温度及火灾在线监测

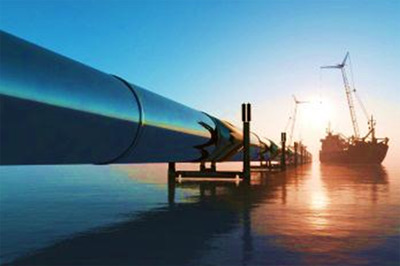

应用二:石油燃气管道长距离温度及火灾在线监测

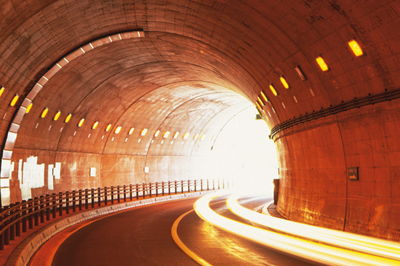

应用三:隧道长距离温度及火灾在线监测

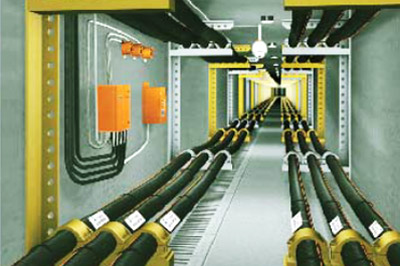

应用四:综合管廊温度及火灾在线温度监测
